Oracle RAC 12c: "Flex ASM" y "Flex Cluster"

Introducción:

"Oracle Real Application Cluster (RAC)" es un producto muy conocido hoy en día dentro de las soluciones que proporciona Oracle para mantener Alta Disponibilidad de los datos de nuestro negocio. Oracle RAC permite compartir la carga de trabajo entre todos los nodos que conforman el cluster, resultando en una configuración con tolerancia de N-1 ante fallos de los nodos, donde N es el número total de nodos. Oracle RAC constantemente está adquiriendo mejoras en cada una de sus versiones y ésta vez no fue diferente, en su nueva versión 12c incorpora dos características muy importantes llamadas "Flex ASM" y "Flex Cluster" que dan soporte a los requerimientos exigidos en ambientes orientados a "Cloud Computing".
"Oracle Flex ASM" cambia la arquitectura de ASM con respecto a las versiones anteriores de Oracle RAC. Antes de la introducción de "Oracle Flex ASM" en la base de datos Oracle versión 12c, una instancia de ASM existía en cada uno de los nodos del cluster, si una instancia de ASM fallaba, entonces todas las instancias de base de datos ejecutándose en el mismo nodo también fallarían.
Ahora, en la base de datos Oracle versión 12c, si una instancia de ASM falla, "Oracle Clusterware" inicia un reemplazo de la instancia de ASM en un nodo diferente para mantener la cardinalidad de ASM.
La cardinalidad por defecto para ASM es de tres, pero eso puede ser cambiado con algunos pocos comandos del Clusterware.

Comparación entre "Oracle Flex Cluster" y "Oracle Flex ASM":

Antes de la versión 12c la topología de los nodos dentro del Oracle RAC cumplía con las siguientes dos normas:
  1. Cada nodo dentro del cluster es conectado a los otros nodos mediante una red privada.
  2. Cada nodo dentro del cluster es conectado directamente al almacenamiento compartido.
En Oracle RAC 12c se introdujeron dos nuevos conceptos:
Nodos Hub: Estos nodos son conectados entre ellos mediante una red privada y acceden directamente al almacenamiento compartido, tal como lo era en las versiones anteriores. Estos nodos son los que acceden directamente al Oracle Cluster Registry (OCR) y Voting Disk (VD).
Nodos Leaf: Estos nodos son más ligeros y no están conectados entre ellos ni acceden directamente al almacenamiento compartido tal como sucede con los "Nodos Hub". Cada "Nodo Leaf" se comunica con el "Nodo Hub" al cual está adjunto y es conectado al cluster de igual manera a través de su "Nodo Hub".

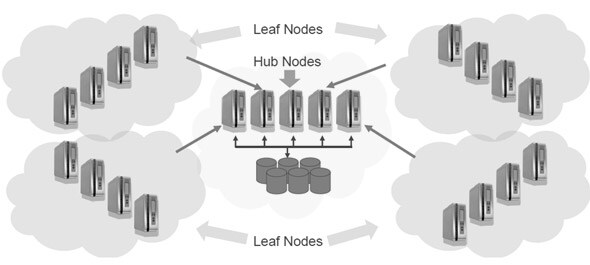

"Oracle Flex Cluster" es un cluster con nodos de tipo "Hub" y nodos de tipo "Leaf". "Oracle Flex Cluster" requiere "Oracle Flex ASM". En una configuración de "Oracle Flex Cluster", el "Oracle Flex ASM" puede estar ejecutándose en los nodos de tipo "Hub" sirviendo a clientes a través de ellos. Las ventajas principales al usar "Oracle Flex Cluster" son:
  1. Al reducir la cantidad de nodos que acceden al almacenamiento compartido a solamente el número de nodos "Hub", se reduce la contención en OCR y "Voting disk" .
  2. Existe menos trafico de red entre los nodos del cluster utilizado por los "heartbeats".
hub nodes

Maneras de implementar "Oracle Flex ASM":

El "Oracle Flex ASM" puede ser implementado de dos maneras:
  • Con versión 12c:
    • "Grid Infrastructure (GI)" y la base de datos están ambos en versión 12c.
  • Con versiones mixtas:
    • La instancia de ASM en versión 12c correrá en cada nodo dentro de la configuración Flex para servir las instancias de base de datos en una versión anterior a 12c. La ventaja de esta configuración es que si una instancia de una base de datos pierde conectividad con una instancia ASM, entonces las conexiones de base de datos realizarán "failover" hacia otra instancia de ASM en un nodo diferente.

Comparación entre RAC 12c y versiones anteriores:

El escenario que se utilizó para esta comparación es el siguiente:
  •  RAC 12c con los siguientes componentes:
    • Dos nodos: "rac1" y "rac2".
    • Dos instancias de base de datos: "orcl1" y "orcl2"
    • Dos instancias de ASM: "+ASM1" y "+ASM2".
  • RAC 11g con los siguientes componentes:
    • Dos nodos: "rac1" y "rac2".
    • Dos instancias de base de datos: "flavia1" y "flavia2"
    • Dos instancias de ASM: "+ASM1" y "+ASM2".

RAC1: ¿Cómo verificar si "Oracle Flex ASM" está habilitado o no?

[oracle@oel6-112-rac1 Desktop]$ asmcmd
ASMCMD> showclustermode
ASM cluster : Flex mode enabled
ASMCMD> showclusterstate
Normal

RAC1: ¿Cómo cambiar la cardinalidad de ASM?

[oracle@oel6-112-rac1 Desktop]$ srvctl status asm -detail
ASM is running on oel6-112-rac2,oel6-112-rac1
ASM is enabled.
[oracle@oel6-112-rac1 Desktop]$ srvctl config asm -detail
ASM home: /u01/app/12.1.0/grid
Password file: +DATA/orapwASM
ASM listener: LISTENER
ASM is enabled.
ASM instance count: 3
Cluster ASM listener: ASMNET1LSNR_ASM

RAC2: ¿Cómo verificar si "Oracle Flex ASM" está habilitado o no?

[oracle@oel6-112-rac2 Desktop]$ asmcmd
ASMCMD> showclustermode
ASM cluster : Flex mode enabled
ASMCMD> showclusterstate
Normal
ASMCMD> exit

RAC2: ¿Cómo cambiar la cardinalidad de ASM?

[oracle@oel6-112-rac2 Desktop]$ srvctl config  asm -detail
ASM home: /u01/app/12.1.0/grid
Password file: +DATA/orapwASM
ASM listener: LISTENER
ASM is enabled.
ASM instance count: 3
Cluster ASM listener: ASMNET1LSNR_ASM

Oracle RAC 12c:

Configuración estándar de "Oracle Flex ASM":
Oracle Flex ASM

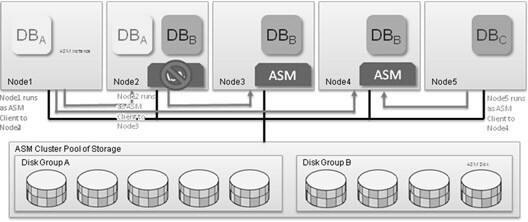

Fallo de una instancia de ASM con una configuración de "Oracle Flex ASM"
Oracle Flex ASM
1. Conectarse al Nodo 1 (rac1):
[oracle@oel6-112-rac1 Desktop]$ hostname
oel6-112-rac1.localdomain
2. Verificar si existen instancias en el nodo 1 (rac1): La instancia de base de datos "orcl1" está ejecutándose al igual que la instancia de ASM "+ASM1".
[oracle@oel6-112-rac1 Desktop]$ ps -ef | grep pmon
oracle    3325     1  0 17:39 ?        00:00:00 asm_pmon_+ASM1
oracle    5806     1  0 17:42 ?        00:00:00 ora_pmon_orcl1
3. Verificar el estado de las instancias de ASM desde el nodo 1 (rac1):
[oracle@oel6-112-rac1 Desktop]$ srvctl status asm
ASM is running on oel6-112-rac2,oel6-112-rac1
4. Verificar el estado del Cluster en el nodo 1 (rac1):
[oracle@oel6-112-rac1 Desktop]$ crsctl check cluster
CRS-4537: Cluster Ready Services is online
CRS-4529: Cluster Synchronization Services is online
CRS-4533: Event Manager is online
5. Detener la instancia de ASM en el nodo 1 (rac1): Se detendrá de manera forzada para simular un fallo de la misma.
[oracle@oel6-112-rac1 Desktop]$ srvctl stop asm -node oel6-112-rac1 -stopoption abort -force
6. Verificar el estado de la instancia de ASM en el nodo 1 (rac1): La instancia de ASM en el nodo 1 ya no está ejecutándose.
7. Verificar el estado del Cluster en el nodo 1 (rac1):
[oracle@oel6-112-rac1 Desktop]$ crsctl check cluster
CRS-4535: Cannot communicate with Cluster Ready Services
CRS-4529: Cluster Synchronization Services is online
CRS-4533: Event Manager is online
8. Verificar el estado de ASM y la instancia de base de datos desde el nodo 1 (rac1): La instancia de la base de datos "orcl1" aún sigue ejecutándose aunque no exista ninguna instancia de ASM en el mismo nodo.
[oracle@oel6-112-rac1 Desktop]$ ps -ef | grep pmon
oracle    5806     1  0 17:42 ?        00:00:00 ora_pmon_orcl1
9. Comprobación de los resultados (rac1): Las dos instancias de base de datos "orcl1" y "orcl2" están ejecutándose sin importar que la instancia de ASM "+ASM1" no exista.
[oracle@oel6-112-rac1 Desktop]$ sqlplus /nolog
SQL*Plus: Release 12.1.0.1.0 Production on Wed Sep 25 18:24:36 2013
Copyright (c) 1982, 2013, Oracle.  All rights reserved.

SQL> connect sys/oracle@orcl as sysdba
Connected.

SQL> select instance_name,instance_number from gv$instance;

INSTANCE_NAME   INSTANCE_NUMBER
-------------------------------------------
orcl2          2
orcl1          1

SQL> select instance_name,instance_number from v$instance;

INSTANCE_NAME   INSTANCE_NUMBER
-------------------------------------------
orcl2          2

SQL> connect sys/oracle@orcl as sysdba
Connected.

SQL> select instance_name,instance_number from gv$instance;

INSTANCE_NAME   INSTANCE_NUMBER
-------------------------------------------
orcl1          1
10. Conectarse a la instancia de ASM del nodo 2 (rac2) desde el nodo 1 (rac1): La instancia de ASM del nodo 2 (rac2) es accesible desde el nodo 1.
[oracle@oel6-112-rac1 Desktop]$ . oraenv
ORACLE_SID = [orcl1] ? +ASM2
ORACLE_HOME = [/home/oracle] ? /u01/app/12.1.0/grid
The Oracle base remains unchanged with value /u01/app/oracle

[oracle@oel6-112-rac1 Desktop]$ asmcmd --privilege sysasm --inst +ASM2

ASMCMD> lsdg
State    Type    Rebal  Sector  Block       AU  Total_MB  Free_MB  Req_mir_free_MB
MOUNTED  EXTERN  N         512   4096  1048576     15342     4782                0


Usable_file_MB  Offline_disks  Voting_files  Name
4782              0             Y  DATA/



ASMCMD>
Resumen: La instancia de base de datos estaba usando una instancia de ASM dedicada y esa instancia de ASM fue forzada a bajar simulando un fallo de la misma, entonces la instancia de base de datos se reconectó a una existente instancia de ASM en otro nodo, en este ejemplo... hacia el nodo 2 (rac2).

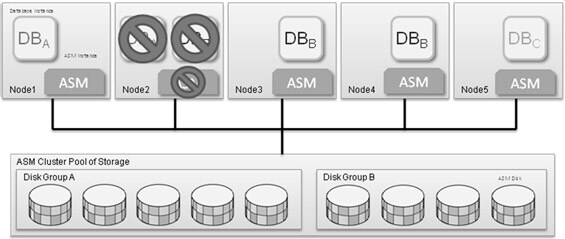

Oracle RAC 11.2 o anterior:

Oracle Flex ASM
1. Realizar "Login" en el nodo 1 (rac1):
login as: oracle
oracle@192.168.xx.xx's password:
Last login: Fri Sep 27 06:05:44 2013
2. Verificar si existen instancias en el nodo 1 (rac1): La instancia de base de datos "flavia1" está ejecutándose al igual que la instancia de ASM "+ASM1".
[oracle@rac1 ~]$ ps -ef | grep pmon
oracle    3053     1  0 05:56 ?        00:00:00 asm_pmon_+ASM1
oracle    3849     1  0 05:57 ?        00:00:00 ora_pmon_flavia1
3. Verificar el estado de la instancia de ASM en el nodo 1 (rac1): Existe una instancia de ASM en cada uno de los dos nodos del cluster.
[oracle@rac1 ~]$ srvctl status asm
ASM is running on rac2,rac1
4. Verificar el estado del Cluster en el nodo 1 (rac1):
[oracle@rac1 ~]$ crsctl check cluster
CRS-4537: Cluster Ready Services is online
CRS-4529: Cluster Synchronization Services is online
CRS-4533: Event Manager is online
5. Detener la instancia de ASM en el nodo 1 (rac1): Se detendrá de manera forzada para simular un fallo de la misma.
[oracle@rac1 ~]$ srvctl stop asm -n rac1 -o abort -f
6. Verificar el estado de la instancia ASM en el nodo 1 (rac1): Solo existe una instancia de ASM ejecutándose en el nodo 2 del cluster (rac2):
[oracle@rac1 ~]$ srvctl status asm
ASM is running on rac2
7. Verificar el estado de las instancias de ASM y base de datos en el nodo 1 (rac1): Dado que falló la instancia de ASM en el nodo 1, también falló la instancia de base de datos.
[oracle@rac1 ~]$ ps -ef | grep pmon
oracle    7885  5795  0 06:20 pts/0    00:00:00 grep pmon
Resumen: La instancia de base de datos está fuertemente acoplada con la instancia de ASM. Si una instancia de ASM falla, también la instancia de base de datos en el mismo nodo fallará.

Características de Flex ASM:

  • El máximo número de "Disk Groups" es incrementado desde 63 a 511.
  • Ahora hay un comando para renombrar un "ASM Disk" en un "Disk Group".
  • Verificación a nivel de parche de la instancia de ASM
    • La verificación de nivel de parche es deshabilitado durante se  aplica un parche.
  • Metadata física replicada.
  • "Oracle Flex ASM" soporta tamaños de LUN muy grandes para base de datos 12c.
  • Ningún parámetro especifico es requerido dentro de la base de datos para usar "Oracle Flex ASM".
  •  La instancia de ASM usa Automatic Memory Management (AMM).
  • La reconexión de una instancia de base de datos hacia otra instancia de ASM es automática.

Nuevas características de red agregadas en Flex ASM:

  • En previas versiones el cluster requiere:
    • Una red pública para acceso de  clientes.
    • Una o más redes privadas para comunicación entre nodos dentro del cluster incluyendo trafico de ASM.
  • "Oracle Flex ASM" agrega una red dedicada para ASM, que puede ser usada para comunicación entre ASM y clientes para aislar y mitigar el trafico de ASM.

Implementación de "Oracle Flex ASM":

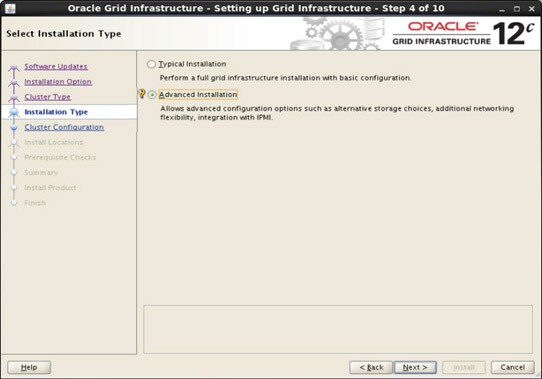

• Elija la opción “Advanced Installation”
Advanced Installation

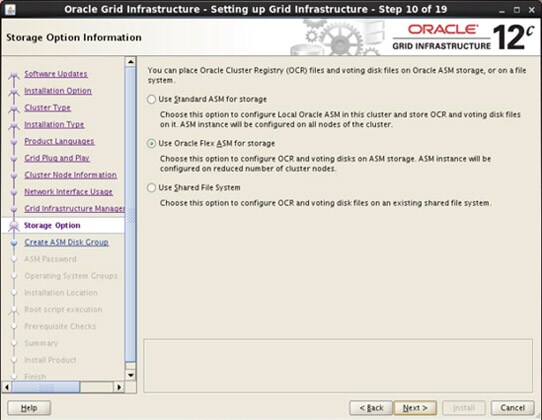

• Existen tres opciones de almacenamiento para los datos:
    • Standard ASM
      • Configuración usada para versiones anteriores a 12c.
    • "Oracle Flex ASM"
      • Recommended
    • Non-ASM managed storage
Utilizar un sistema de archivos diferente a ASM.


Setting up Grid Infrastructure
